¿Qué funciones tiene un medidor de campo?

Medidor de campo Promax HD Ranger+

Un medidor de campo es un instrumento utilizado en electrónica para medir la intensidad y otros parámetros de una señal de radiofrecuencia.

Un medidor típico está constituido por una serie de sistemas integrados como una pantalla para visualizar la imagen, un altavoz para reproducir sonidos, alimentación para alimentar, entre otros, preamplificadores o conversores y otros sistemas. Todo lo necesario para realizar una instalación correcta de televisión, ya terrestre, cable o vía satélite.

En un post anterior explicamos detalladamente qué es, quién lo utiliza, cómo elegir el más adecuado y el precio. En este post queremos explicar sus características técnicas básicas y sus funcionalidades.

Medidor de campo Promax HD Ranger+

¿Cuáles son las características técnicas de los medidores de campo?

En el mercado, hay decenas de modelos de medidores de campo, desde modelos muy simples con funcionalidades muy básicas hasta modelos muy complejos con funcionalidades muy avanzadas.

Aún así, todos tienen que tener al menos las siguientes características técnicas básicas:

  • Cómoda medición de la intensidad de campo en TV por cable, sistemas de recepción de TV.
  • Sintonización de la frecuencia con control PLL (5 … 862 MHz).
  • Portador de audio 4,5/ 5,5/ 6 y 6,5 MHz.
  • Mediciones de tensión continua y alterna hasta un máximo de 70 V.
  • Alimentación con acumulador recargable.
  • Desconexión automática.
  • Memoria para registrar 99 canales.
  • Función de mantenimiento del valor pico (nivel de entrada máximo).
  • Control acústico de la potencia de la señal.
  • Registro automático del ajuste seleccionado por última vez.
  • Válido para la TDT.

¿Cuáles son las principales funciones de un medidor?

La función básica de cualquier medidor de campo es el análisis de espectros de señal. A esta función básica, se le añaden otras orientadas a evaluar características propias de la señal de televisión.

Podemos resumir en cuatro las principales funciones de un medidor típico:

Nivel de potencia y calidad: es la función básica de cualquier medidor. Se puede utilizar bien para determinar el campo electromagnético que llega a un punto del espacio o bien para analizar la cantidad de señal que llega a las tomas de los usuarios o en la salida de amplificación de una antena colectiva. Una vez que seleccionamos la banda de trabajo y frecuencia a analizar, el equipo nos informará de la potencia de la señal, bien con una barra deslizante o bien numéricamente.

Teniendo en cuenta esto, el medidor nos tiene que permitir seleccionar la frecuencia o el canal a medir bien a través de un botón giratorio o bien a través de un teclado numérico. También nos tiene que permitir seleccionar la banda y el fondo de escala el cual es el nivel máximo de señal que podemos medir sin sobrecargar la entrada del medidor.

Por último, nos tiene que indicar el nivel de señal bien con un número o bien con una barra gráfica deslizante y nos visualiza el espectro lo que nos permite ver gráficamente la intensidad de todas las señales que hay entre dos límites de frecuencia que hemos seleccionado previamente.

Monitor de imagen: muchos medidores incluyen un demodulador de televisión que permite ver el canal sintonizado para detectar posibles defectos en la señal. Es la mejor forma de comprobar la calidad de la imagen.

Monitor de audio: además de poder ver el canal que estamos sintonizando, también podemos escucharlo para así comprobar que el sonido llega adecuadamente.

Alimentación y control de unidades externas: a veces, en algunas instalaciones receptoras, es necesario alimentar, por ejemplo, preamplificadores o conversores. Para poder hacer esto, los medidores, a través del conector de entrada de señal, envían una tensión continua de valor seleccionable (normalmente entre 12 y 18 voltios). Asimismo, también pueden generar un tono de 22 KHz a través del cable de entrada, para permitir la conmutación de elementos externos que trabajan con esta característica.

Todo lo que necesitas saber sobre los Medidores de Campo

Medidor de campo Promax HD Ranger+

¿Quieres conocer lo más importante sobre los medidores de campo? Entonces, este post es perfecto para ti.

Conoce qué es, quién lo utiliza, los aspectos a tener en cuenta para elegir el más adecuado y cuánto cuesta esta herramienta de medición imprescindible para los profesionales instaladores de sistemas de telecomunicación y útil para los particulares, sigue leyendo.

Medidor de campo Promax HD Ranger Lite

¿Qué es un medidor de campo?

Según Wikipedia:

es un instrumento utilizado en electrónica para medir la intensidad y otros parámetros de una señal de radiofrecuencia. El instrumento puede transformar las ondas electromagnéticas en una imagen del espectro electromagnético y lo presenta en forma de gráfico. Se utiliza tanto para señales analógicas como digitales: DVB-S (QPSK), DVB-C (QAM) y DVB-T (COFDM).  El medidor de campo también nos puede mostrar el canal que está recibiendo, en qué frecuencia lo recibe y la intensidad de la señal medida en dBµV (Decibelios microVoltio).

¿Quién lo utiliza?

El medidor de campo es una herramienta básica de los instaladores de sistemas de telecomunicación. Les ayuda a orientar las antenas de recepción de radio y televisión con el fin de conseguir la mejor señal, tanto para televisión terrestre como vía satélite. También les permite medir la señal que llega a las tomas de los usuarios o en la salida de amplificación de una antena colectiva para verificar que lo hace adecuadamente.

En ocasiones también se utiliza para detectar señales electromagnéticas (normalmente ondas de radio) que pueden interferir con otros canales.

Aunque los instaladores de sistemas de telecomunicación  son los que más los utilizan, su uso no se limita a ellos. Los particulares también los usan, principalmente los conocidos como “apuntadores de señal”  que es el medidor que sirve para orientar antenas ya sean parabólicas o terrestres. Hacen medidas muy básicas, normalmente indicadas en porcentaje.

¿Cómo elegir un medidor de campo?

Elegir bien un medidor de campo es esencial si no queremos tirar el dinero. Si compramos un medidor cuyas prestaciones se nos queden cortas al cabo de los pocos meses, tendremos que comprar uno nuevo antes incluso de haber amortizado el anterior.

Sin embargo, si compramos uno con muchas funcionalidades y apenas sacamos provecho del 10% de sus prestaciones, nos habremos gastado mucho más dinero del necesario.

Para acertar con la compra, debemos conocer bien cuáles son nuestras necesidades a corto y medio plazo. Para concretarlas, tenemos que saber qué medidas necesitamos que realice ya que existen medidas imprescindibles como la potencia o el MER y otras que sólo se utilizan puntualmente como las medidas de Ecos. También necesitamos determinar el tipo de señales con el que vamos a trabajar.

¿Cuánto cuestan? ¿Medidores de campo baratos?

El rango de precios de los medidores de campo es muy amplio y varía en función de sus funcionalidades. Por ejemplo, un localizador TDT con sonido y espectro para orientar una antena TDT y captar la mejor señal posible ronda los 100 euros. En el otro lado de la balanza, tenemos los medidores más sofisticados, con más funcionalidades y más complejas que puede superar los 6.000€.

Entre ambos extremos, encontramos medidores con diferentes funcionalidades y precios para que puedas elegir el más adecuado en función de tus necesidades.

Hay que tener en cuenta que además de las funcionalidades, hay otros 3 factores que influyen en el precio:

Tamaño de la pantalla: cuanto más grande sea la pantalla, más costará el medidor. La principal ventaja de una pantalla grande es que se puede ver todo mucho mejor e incluso se puede simultanear varias funciones a la vez.

Peso: a menor peso, mayor coste.

Autonomía: a mayor autonomía de la batería, mayor precio. Este factor es muy importante porque es vital que el medidor no se apague por falta de batería en mitad de un trabajo.

¿Qué máquina de humo debo comprar?

En una fiesta nunca falta la buena música, los pasapalos para picar y los efectos tanto de sonido como de iluminación, los cuales casi siempre están a cargo del Dj. Además, muchas veces nos encontramos también con que a mitad de una canción comienza a ponerse denso el aire y no podemos ver nada.

tipos de maquinas de humo

¿Qué son las máquinas de humo?

Este tipo de efecto es creado por una máquina de humo. Este artefacto toma su nombre ya que produce una especie de vapor denso muy similar a la niebla o al humo. La mayoría del tiempo, éste es generado luego de vaporizar agua con un líquido cuyo principio es el glicol o el glicerol, siendo entonces el más usado la glicerina.

¿Dónde utilizar estas máquinas?

Pero el uso de este tipo de artimañas no es único de conciertos, fiestas y celebraciones como bodas o 15 años. También podemos encontrarla en las salas de cine, en casas encantadas durante la noche de Halloween y por supuesto, en algunas de las mejores producciones cinematográficas de Hollywood.

Poco a poco, los efectos de humo se han vuelto muy famosos desde su primera aparición en el año 1979. Es muy usado en la industria del espectáculo en general: televisión, parques temáticos como Disney e inclusive el cine.

La forma más antigua para lograr este aire denso, consistía en mezclar aceite mineral y líquidos a base de kerosén caliente. El uso de este tipo de materiales daba como resultado un olor muy desagradable y hasta peligroso para quien lo manipulara o inhalara.

¿Qué partes tiene una máquina de humo?

Por lo general, una máquina de humo se compone principalmente de un tanque, una bomba y un intercambiador de calor, el cual a su vez se constituye de un agujero de entrada y una boquilla por donde se expulsa el humo.

Actualmente, existen diversas marcas y fabricantes de este tipo de sistemas que usan distintas técnicas, y que proporcionan así distintos efectos visuales finales. Es importante saber que no todas las máquinas funcionan de la misma manera.

Tipos de máquinas de niebla

En general, los principales tipos de máquinas de humo son:

  • Fog: Son las más comunes. Su función se cumple a través de un recipiente tipo caldera que sirve para calentar el líquido que se usa, y que luego será expulsado mediante presión.
  • Hazer: Producen un humo generalmente fino y su resultado es un poco distinto al de las demás. En ellas se utiliza un líquido especial.
  • Fazer: Generan humo más denso que las máquinas mencionadas anteriormente.

Una marca de referencia en este tipo de máquinas es Work y por eso nosotros distribuimos sus productos.

¿Qué potencia necesito?

Así mismo, de la cantidad de watios que utilice la máquina dependerá el uso que le demos:

  • 400W – 700W: Son ideales para fiestas caseras, pero no te dejes engañar. ¡Pueden llegar a llenar una habitación pequeña fácilmente!
  • 700W – 1000W: Funcionan a la perfección en sitios no muy amplios, de aproximadamente 50 y 100 m2.
  • 1000W – 1500W: Para ser usadas en discotecas de unos 100 y 150m2
  • 2000W o más: Son las indicadas para usar en discotecas grandes y en exteriores.

Aquí puedes ver un vídeo donde se comparan las diferentes potencias de las máquinas:

Técnicas para generar el humo

Por otra parte, te presentamos las 3 maneras más comunes que se emplean para lograr ese efecto de humo:

  • Glicol y agua: Para que esta técnica funcione, se debe calentar el intercambiador de calor a unos 200 grados centígrados. Una vez preparada la mezcla, se vierte en el tanque y la bomba es la encargada de extraerla y rociarla en la unidad de calor. Esta mezcla se calienta y el resultado es un vapor denso que se asemeja a la niebla y que es expulsada por la boquilla de la máquina. Un dato curioso es que una vez que el vapor se pone en contacto con el aire que está en el exterior (generalmente más frío), se condensa creando el efecto humo que vemos y se calienta aún más.

Así, este Agua Glicolada actúa como Fluido Térmico, transfiriendo calorías o frigorías al circuito en función de las condiciones de temperatura y de presión a las que esté sometido el fluido.

El Agua Glicolada, también llamada Anticongelante, puede utilizarse tanto con temperaturas negativas como con temperaturas elevadas. La adición de glicol tiene la ventaja de hacer descender el punto de fusión del agua y la presión de vapor de alta temperatura. Leer más

  • Fluidos atomizados en el aire: Funciona de manera similar a la anterior pero no trabaja en función del calor sino que atomiza los líquidos y los lanza al aire. Las partículas que se generan suelen ser mucho más pequeñas que aquellas que se forman partiendo del calor y por lo tanto la niebla no es tan densa. Los líquidos que se utilizan son a base de aceites.
  • Hielo seco: Ni siquiera necesitas una máquina para que este método funcione. Cuando este tipo de hielo entra en calor, estando en una sala a temperatura ambiente o natural, comienza a generar una especie de bruma. Al ser frío, el resultado es una niebla que se mantiene en el piso. Casi siempre esta técnica es usada en celebraciones caseras o pequeñas, cuando el presupuesto es ajustado, y se considera de una calidad más baja que las anteriores. Sin embargo, el efecto producido es el mismo.

Mantenimiento de las máquinas

Un aspecto a tomar en consideración es que las máquinas de humo, al ser un artículo diseñado para el uso profesional, suelen requerir de un mínimo mantenimiento cada cierto tiempo para así asegurar su correcto funcionamiento y lograr que cumpla su tiempo de vida útil.

Aunque pienses lo contrario, este servicio no toma mucho tiempo y no es nada complicado. Tan solo debes reemplazar el líquido con el que crearás el humo, por un líquido limpiador y encender la máquina. El artefacto se accionará como normalmente lo hace y expulsará el fluido, luego de higienizarse por dentro de manera automática.

Por otra parte, si no le damos mucho uso a nuestra máquina de humo, podemos limpiarla colocando una mezcla igual de agua destilada y vinagre. Ambos componentes ayudarán a liberar cualquier cosa que causa una obstrucción en el recipiente principal.

Líquidos de humo

En cuanto a los líquidos que se usan, los que son a base de glicerol, puedes quedarte totalmente tranquilo. Este tipo de fluidos es reconocido mundialmente como apto para el consumo humano desde el año 1959, tanto así que actualmente  es muy utilizado en artículos alimenticios.

Si lo que buscas es crear un ambiente especial con niebla, bien sea para decorar o darle un toque misterioso al salón en cuestión, una máquina de humo es tu mejor aliada para conseguirlo y lograr una celebración distinta de que la que seguramente todos terminarán hablando.

Multímetros digitales: TODO lo que necesitas saber son 10 preguntas

Si tienes dudas y quieres saber más sobre los multímetros digitales este post es ideal para ti.

Partiendo desde las nociones más básicas, sin dejar por fuera puntos clave e información muy específica, podrás conocer el funcionamiento y los usos de esta herramienta de medición, imprescindible no solo para los profesionales de la electrónica y la electricidad, sino para la caja de herramientas de cualquier familia.

digital multimeter

Sin más preámbulos, es hora de entrar en materia y empezar por lo más sencillo.

¿Cuáles son sus funciones?

Los multímetros digitales destacan por su versatilidad como herramienta de trabajo, ya que pueden usarse para medir corriente alterna y continua, ohmios y niveles de carga en baterías. Y esto solo hablando de lo más básico.

Gracias a su estructura y su método de funcionamiento, el multímetro digital (a diferencia del analógico) puede diversificar aún más sus funciones, permitiendo al usuario medir otras magnitudes eléctricas tanto activas como pasivas, entiéndase potenciales, resistencias, y hasta temperatura.

En síntesis, el multímetro digital es la herramienta clave para verificar el funcionamiento adecuado de un sinfín de dispositivos electrónicos o circuitos eléctricos.

¿Qué partes tiene un multímetro?

La mayoría de los multímetros digitales constan de cuatro partes básicas:

La pantalla: Ubicada en la parte frontal del multímetro, es un display de cristal donde se reflejan los dígitos correspondientes a las mediciones, además de otros símbolos que indican lo que se está midiendo.

Dial de selección: El dial es la rueda que nos permite elegir entre todas las funciones de nuestro multímetro. A través de él, podemos desplazarnos por los tipos de magnitudes a medir y el rango de las mismas.

Cables: Los multímetros poseen dos cables, uno rojo y uno negro, con terminaciones de metal que son las que se emplean como conductores sobre el objeto a medir. El cable rojo simboliza el positivo, y el negro, el negativo.

– Puertos: Dependiendo de su variedad de funciones, un multímetro puede tener más o menos puertos para los cables. El mínimo es dos, pero existen modelos con puertos para medir miliamperios, temperatura o capacitadores, entre otros.

¿Cómo se usa?

Para medir corriente: Se coloca el dial en DCA (continua) o ACA (alterna), y se intercalan las puntas de los cables entre las piezas del circuito a medir.

Para medir voltaje: El dial se lleva a VDC (continuo) o VAC (alterno), y los terminales de cada cable se llevan a los puntos donde quiera cuantificarse el voltaje.

– Para medir resistencia: Colocamos la rueda selectora en el símbolo del ohmio (Ω), y luego de aislar el ítem de los demás circuitos, se posan los terminales de los cables en cada extremo de la resistencia.

¿Cualquiera puede usarlos?

Como todo dispositivo que se relacione con emisiones eléctricas, se recomienda hacer uso del mismo con mucha cautela, por lo que es mejor alejarlo de niños o personas que no posean los conocimientos básicos en materia de electricidad. Sin embargo, es un aparato muy fácil de utilizar una vez se adquieren ciertas nociones elementales.

¿Qué medidas de seguridad debo seguir al momento de utilizar un multímetro digital?

– Examinar visualmente el multímetro antes de usarlo, sobre todo los cables, buscando posibles desperfectos o roturas.

– Ante un desperfecto en los cables, reemplázalos de inmediato y no hagas uso de los dañados.

– Prueba el multímetro antes de utilizarlo. Puedes realizar esto con un componente conocido o una unidad de prueba.

– Evita exponer innecesariamente las puntas metálicas de los cables

– Es recomendable emplear equipo de protección como guantes y calzado aislante

– No utilices el multímetro en ambientes con excesiva humedad, o con humedad considerable en tu cuerpo (por ejemplo, con las manos recién lavadas).

– Luego de utilizarlo, almacena tu multímetro y todas sus piezas en una funda protectora.

¿Qué riesgos puedo correr si no uso correctamente el multímetro digital?

Choques eléctricos: Cuando nuestro cuerpo entra en contacto con circuitos eléctricos activos, recibimos una descarga de mayor o menor intensidad, dependiendo de dicho circuito, el área expuesta, el tiempo de contacto y las condiciones físicas.

– Picos de tensión: Son elevaciones súbitas en el voltaje que pueden alcanzar miles de voltios. Ocurren frecuentemente en los equipos de medición (por encender y apagar repetidamente, impactos de rayos, etc.) pero las complicaciones derivadas de estos picos pueden dañar nuestro equipo o transmitir electricidad al portador.

– Arco eléctrico: este fenómeno ocurre cuando el aire circundante está excesivamente electrificado, o cuando dos conductores hacen contacto. Puede causar explosiones eléctricas.

¿Por qué emplear los multímetros digitales y no los analógicos?

Los multímetros digitales han demostrado ser mucho más eficaces y, sobre todo, más exactos que sus “ancestros” analógicos. Además, pueden incluir más escalas y usos que los modelos analógicos.



¿Qué debo buscar en un multímetro digital?

Principalmente deberás analizar lo que quieres medir con tu multímetro. Si tus necesidades son básicas, puedes optar por un modelo estándar y económico, pero si piensas darle usos profesionales, lo mejor será decantarse por multímetros más especializados.

También debes fijarte en la calidad de los materiales. Examina el multímetro antes de comprarlo si tienes la oportunidad, y fíjate en la manufactura y en los materiales usados. Al ser un instrumento que requiere estar en óptimas condiciones, olvídate de comprar un multímetro de dudosa calidad solo porque sea barato.

¿Qué precio tienen?

La respuesta más exacta es depende. El costo de los multímetros digitales puede variar desde los 10 dólares o euros, hasta los 500, dependiendo de las especificaciones del modelo y la marca. Lo que sí es incuestionable, es que la inversión es menor a la de adquirir un multímetro análogo (que seguramente tendrá menos funciones).

¿Cuáles son los mejores multímetros del mercado?

El pez gordo en cuanto a multímetros son Fluke y Promax, las compañías que son las preferidas de técnicos y profesionales en la materia. Otros nombres destacados y confiables son Amprobe, Mastech, y Craftsman.

¿Es posible vivir con tantas interferencias en televisión y móviles?

Vivimos en un mundo de señales, de interferencias y de inseguridad a la hora de constatar si todas estas señales están siendo tratadas adecuadamente.

Ya el año pasado, las empresas de instaladores de telecomunicaciones de España, agrupadas en torno a la Federación Coordinadora de Telecomunicaciones (FECOTEL) alertaron de que las medidas para evitar interferencias entre TDT y 4G no eran suficientes ni adecuadas.

mala señal

Crédito de la imagen

Según comentó José Manuel Muñiz, portavoz de FECOTEL:

el problema es que con la actuación prevista y la “realidad de las instalaciones” de recepción de TDT, las soluciones estándar previstas no aseguran que tras la intervención no se presenten problemas en los domicilios a los que esa instalación da servicio.

Por ello, ha propuesto un protocolo de actuación que permita comprobar el correcto funcionamiento de los extremos de la instalación “sin que eso suponga tener que adoptar medidas que están fuera del marco que se les ha fijado como responsabilidad a los operadores”.

Asimismo, ha solicitado la convocatoria de una reunión “urgente” entre las partes para debatir “de forma eficaz y eficiente” la puesta en marcha del proyecto ‘Llega800’ “antes de que los usuarios de la TDT y el 4G comiencen a sufrir problemas e insatisfacciones”. “No queremos ser cómplices de algo mal diseñado y mal ejecutado”, han apuntado.

“Sería una verdadera pena que después de años en los que los propietarios de instalaciones de TDT han invertido importantes cantidades de dinero en su adaptación a la TDT y posteriormente al Dividendo Digital, se vean de nuevo en una situación que incremente las sensaciones de insatisfacción común frente a la televisión”, han concluido. Leer más

Por eso es necesario que tanto las medidas como los medidores de campo utilizados por los instaladores sean más precisos y potentes.

En el caso de la empresa Promax, están realizando una gran inversión en crear más y mejores medidores para televisión y presentará en la feria internacional NAB y en Aortec sus novedades.

Los laboratorios de I+D de este fabricante han desarrollado nuevas funciones exclusivas que incrementan la flexibilidad de los medidores de campo HD Ranger, como la gestión de señales T2, nuevos parámetros de medidas en IPTV y función Test & Go, entre otras.

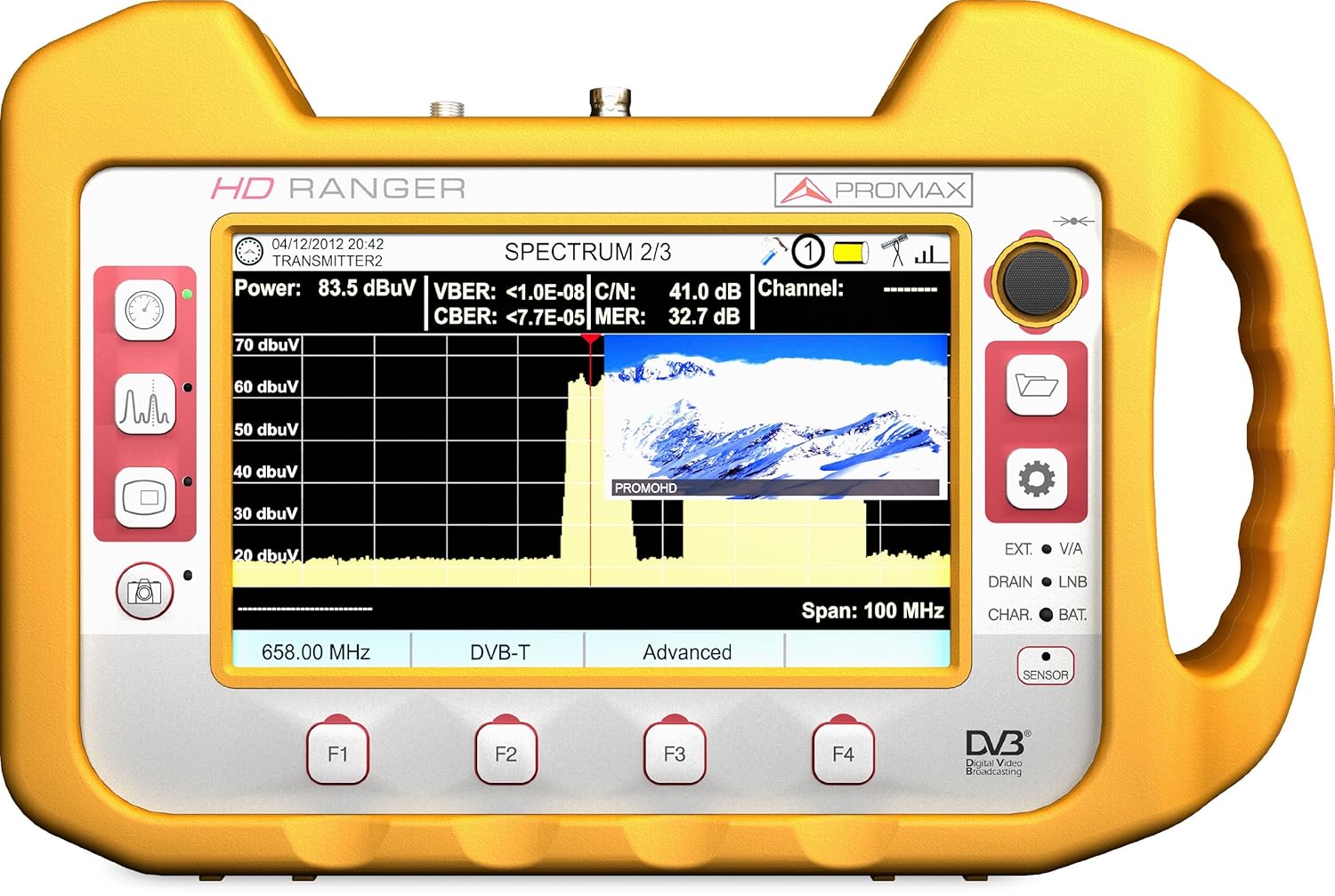

El medidor de campo HD Ranger 2 cuenta con una de las pantallas más grandes de su clase (7 pulgadas). Y además, es fácil de usar porque su interfaz de usuario está diseñada para que en cuestión de minutos toda la escala de profesionales, desde ingenieros, técnicos u operarios sin experiencia previa, sean capaces de familiarizarse con él.

Promax Ranger2Leer el artículo completo aquí

Además de su producto estrella también realizará la presentación de otros productos para la televisión por cable como el CATV nuevos modelos como el Promax-37:

Promax también presentará todos los equipos para televisión por cable, como el analizador de CATV y datos para Docsis / Eurodocsis 3.0 modelo Promax-37 y el analizador de TV cable modelo Promax-12, una evolución del Promax-10 que ha sido un hito en el diseño de equipos de cable multiéstándar.

Además, se presenta una gama amplia de equipos de medida y herramientas para trabajar con la fibra óptica. La dotación completa necesaria para cualquier cableoperador.

Ocuparán un lugar especial los nuevos desarrollos en moduladores y transmoduladores En especial el transmodulador directo Compact-Max1 que transmodula las señales de satélite hasta 8 Mux de TDT y el nuevo modulador doméstico EN-206 Lite para modular señales HD a UHF.

foto
Podemos concluir entonces que se están poniendo las medidas apropiadas para realizar una mejor selección de las señales de televisión y móviles y de hacer las instalaciones correctamente. La empresa Promax, en este sentido está innovando cada vez más con sus medidores de señal para televisión y la precisión cada vez es mayor para garantizar que los técnicos instaladores de la señal de televisión no tengan problemas a la hora de llevar la señal a nuestros hogares.

¿Para qué sirve y cómo funciona un multímetro digital?

Saludos profesionales y amantes de la electrónica. Una vez más traemos un artículo que creemos puede ser interesante. En esta ocasión nos volcaremos con los multímetros digitales. Hemos querido dar información de cómo se usa y para qué sirve un multímetro digital.
multímetro digital

¿Qué es un multímetro?

Primeramente, veamos qué es un multímetro:
El multímetro o tester se usa para medir magnitudes eléctricas tales como la tensión (En Voltios), la corriente (en Amperios) y la resistencia (en Ohmios). Consta de dos puntas con las cuales tomas la medición en el punto del circuito que te interesa.Y también tiene una llave selectora donde se indica la escala en la cual vas a medir la parte del circuito seleccionada, si no es colocada la escala correspondiente, es probable que el multímetro se queme, aunque hoy en día muchos son con auto rango, pero igual debes tener cuidado. Para poder usar el multimetro, debemos tener en cuenta el rango que se deba utilizar, el cual tiene que ser mayor al del instrumento a medir. Extraído de http://40096multimetromamoreno.blogspot.co.uk/2009/02/para-que-sirve-el-multimetro.html

¿Qué se puede medir con un multímetro?

Veamos ahora más en detalle qué podemos medir con un multímetro, pues normalmente siempre pensamos en tensión o voltaje pero podemos medir más magnitudes.

Medir corriente

Dependerá del modelo de multímetro que tengas pero muchos de ellos pueden medir corriente continua y corriente alterna. Normalmente la ruleta del multímetro tendrá dos posiciones llamadas DCA y ACA. La posición DCA será para medir corriente continua y ACA para la corriente alterna.
Como bien sabréis la medida de corriente se llama Intensidad y las unidades en que se miden son Amperios.
Si queremos medir la corriente que pasa a través de cualquier componente, lo que tendremos que hacer es conectarlo en serie con nuestro multímetro, es decir, tendremos que intercalar las puntas de nuestro multímetro dentro del circuito.

Medir tensión

También tenemos dos opciones: VDC o VAC. La opción VDC será para medir tensión continua y VAC para tensión alterna.
Como bien sabréis también la tensión se llama también voltaje y las unidades en que se mide son Voltios.
Si queremos medir la tensión que pasa a través de cualquier componente, lo que tendremos que hacer es simplemente poner los terminales medidores de nuestro multímetro a ambos extremos del componente, sin abrir el circuito.

Medir continuidad Multímetro digital

Muy importante también en el día a día es medir la continuidad eléctrica de una línea o de un componente o circuito.
Normalmente la posición de la ruleta del multímetro vendrá marcada con un diodo (una especie de flecha hacia la derecha).
Para saber si existe continuidad entre dos puntos de un circuito o línea, colocamos los medidores entre esos dos puntos y si existe, el multímetro emitirá un sonido característico.

Medir resistencia

La opción de resistencia vendrá marcada con el símbolo Ohm, debido a que, como sabéis, la resistencia se mide en ohmios.
Para medir la resistencia de un componente, habrá que aislarlo del circuito o de otra forma mediremos la resistencia del paralelo de es componente con el circuito. No es útil ese valor.

Precauciones a tener en cuenta con los multímetros

Es importante que tengas cuidado con las escalas que utilizas en tu multímetro. Normalmente podrás elegir el valor máximo que queremos medir para cada unidad o magnitud.
Por tanto, si no quieres correr riesgo. Lo mejor es que marques siempre el rango más alto y de esta forma protegerás tu multímetro. Luego puedes bajar la escala para ir ajustando y teniendo una medición más precisa.
Todos los multímetros digitales traen un fusible interno para proteger el multímetro en sí. Si elegiste una escala demasiado pequeña es posible que el fusible se haya roto como precaución.
Según nos comentan en el blog de Nergiza, nos podemos dar cuenta de que el fusible está fundido:

La forma de darnos cuenta de que lo hemos fundido, es simplemente que la pantalla nos muestra cero continuamente, aunque estemos midiendo en una zona que sabemos que hay intensidad. Si tuviéramos el fusible en la mano, podríamos ver que el filamento interior está roto.

Pero tranquilos, no está todo perdido. La solución pasa por acceder al fusible del multímetro, comprar uno igual en una tienda de electrónica y reemplazarlo. Por menos de 1€ tenemos el problema resulto.

¿Cómo accedo al fusible? En general vamos a tener que abrir el aparato casi siempre, una vez abierto nos podemos encontrar con varias posibilidades…
Os recomiendo seguir leyendo el artículo de Nergiza puesto que os explican también cómo sustituir ese fusible fundido.

¿Qué multímetro digital comprar?

Hay multitud de opciones en el mercado. Nosotros desde Megaestrella probamos una gran variedad de ellos y nos quedamos siempre con los que nos dan mejores resultados. Te recomiendo que pases por la sección multímetros de nuestra tienda y elijas alguno de los que te proponemos.
Para acabar os dejamos un vídeo didáctico para usar un multímetro:

¿Cómo soldar (y desoldar) de forma correcta? Consejos variados

En el día a día de los profesionales de la electrónica se encuentra siempre la tarea de soldar y desolada componentes.

Por supuesto, que todos sabemos las mejores técnicas y trucos para soldar pero hemos querido hacer un pequeño recopilatorio con las más importantes para que lo tengamos como referencia.

gama de soldadores JBC

Estas técnicas sirven tanto para soldar componentes entre sí como en un circuito impreso. El objetivo es que no se dañe el componente electrónico y además que tengamos un perfecto contacto eléctrico entre las partes de la soldadura.

Elegir un soldador adecuado

En el mercado podemos encontrar diferentes marcas de soldadores pero la principal diferencia será la potencia de los mismos.

No hay nada mejor que probar 2 ó 3 modelos de soldadores y quedarnos con el que más se adecue a nuestro trabajo diario.

Nuestro consejo es que se empiece con un soldador de unos 30W de potencia que servirá para casi cualquier cosa. Pero, no te conformes con un soldador ‘low-cost’. Si realmente eres profesional, te aconsejamos que inviertas en tu herramienta de trabajo. Nos lo explican muy bien en Tallerelectronica.com

Pues básicamente por tres motivos:

– La escasa calidad de la punta de este tipo de soldadores que se desgasta inmediatamente y hace muy imprecisa la soldadura.
– La escasa establidad de tempertura de estos soldadores, lo que hace que varíen las condiciones en que funde el estaño de una soldadura a la siguiente.
– La imposibilidad de sustituir la punta del soldador, ya no como repuesto, sino para adaptarla al tipo de soldadura que deseamos realizar (punta extrafina para componentes SMD, gruesa para conectores de potencia, etc.)

Empsoldandoezamos a soldar







Una vez elegido un buen soldador llega el momento de ponernos a trabajar con él.

Antes de nada, procura tenerlo caliente antes de empezar a trabajar. Si no, tendrás problemas con la soldadura y se quedará mal compactada y con difícil solución. Sé paciente. Y si no te queda más remedio que desolado puedes utilizar nuestras barritas desoldadoras Tonami.

Os aconsejamos que salvo que vayáis a hacer una soldadura en grandes componentes, el soldador siempre tenga la punta fina y bien limpia.

No tocar el estaño

Como bien comentan en Educachip:

Esta es una pequeña contradicción, pues va a ser imposible que eso no te pase antes o después. Lo importante es que acerques el soldador a las dos superficies que vayas a soldar, lo dejes un momento hasta que ambas partes adquieran la temperatura idónea y, entonces, acerques el estaño la unión (sin que toque el soldador). Así conseguirás que lo que funda el estaño no sea el soldador, si no la zona que quieres soldar y el estaño quedará bien fijado. Cuando creas que ya hay suficiente cantidad de estaño, lo retiras y dejas unos segundos más el soldador, hasta que veas que se ha extendido de forma uniforme.

En realidad, al final el estaño sí habrá tocado el soldador, pero al estar la unión a la misma temperatura que el soldador, el estaño no se le quedará pegado. Una vez termines con la soldadura, conviene limpiar los posibles restos de estaño que se hayan quedado pegados al soldador. Para ello dispones de esponjas de bronce y otros utensilios.

Nota: Si quieres que el soldador te dure mucho tiempo, deberías evitar limarlo o lijarlo para quitar el estaño. Deberías limpiar el soldador mientras el esté caliente.

Si sigues estos consejos no tendrás problemas con tus soldaduras y harás un trabajo impecable. Os dejamos también un vídeo donde suelda y des-suelda un componente de una placa con mucha limpieza y precisión:

Próximos pasos en la TDT de nuestro país

No lo podemos negar. La TDT (Televisión Digital Terrestre) ha vivido siempre rodeada de mucha polémica. Se cuestionó si era la mejor tecnología. También se habló de la mala planificación del Gobierno a la hora de implantarla,…

TDT

Crédito de la Imagen

6 nuevas licencias de TDT

El pasado Abril de 2015 el Consejo de Ministros aprobó una resolución por la que se aprobaba la concesión de 6 nuevas licencias para emitir en TDT.

Según recoge la noticia aparecida en Antena 3, el objetivo de esta resolución era dotar a nuestra televisión de más servicios de calidad y de programación más interesante:

Así lo ha anunciado la vicepresidenta del Gobierno, Soraya Sáenz de Santamaría en la rueda de prensa posterior al Consejo de Ministros, en la que ha explicado que el concurso se convoca en régimen de libre concurrencia y, por tanto, podrán presentarse todos aquellos operadores que estén interesados y cumplan los requisitos establecidos en la Ley General de Comunicación Audiovisual y los específicos incluidos en el pliego de bases.

El Ministerio de Industria ha explicado que, en el caso de los canales en calidad estándar, se valorarán fundamentalmente los aspectos relativos a “la expresión libre y pluralista de ideas y corrientes de opinión”. Mientras, en el caso de los canales en alta definición, se valorará la oferta de una programación que contenga “contenidos de alta calidad”.

Leer el resto de la noticia aquí: http://www.antena3.com/objetivotv/actualidad/espana/consejo-ministros-aprobado-sacar-concurso-seis-nuevos-canales-tdt_2015041700224.html

¿Qué es lo que verdaderamente ha ocurrido?

A fecha de hoy podemos analizar un poco más qué es lo que ha pasado y si realmente este contenido de calidad ha llegado a nuestras pantallas.

Es ahora cuando estos nuevos canales, tras un retraso considerable, empezarán a emitir en abierto. Lo harán a partir de Abril. Y, ya te adelanto, que los cambios no van a ser muy grandes. Seguiremos teniendo la misma “televisión de calidad” de siempre.

Television TDT

Imagen

Gracias a PRNoticias podemos saber algo más de estos canales que serán:

  • TEN (Secuoya). El proyecto es realizar una cadena que el medio plazo pueda llegar a 2% de share con una inversión superior a los 20 millones de euros anuales. TEN saldrá a la calle con factuals y docu-shows para incursionar tímidamente en la producción propia a partir de septiembre. En esta primera tanda veremos programas como Mi Love Actually en la sobremesa; Este hotel es una ruina (Channel 5), que podría tener una adaptación en España; Mi restaurante es el mejor para las tardes junto con Efecto Carbonaro, un espacio de humor. Y para el prime time (adelantado de 20.30 a 22.30) se han reservado La gran aventura y El peor conductor. Su estreno definitivo será la noche del 28 de abril.

  • KISS TV (Radio Blanca). Las fuentes consultadas por prnoticias indican que no será una cadena formal de Discovery, porque legalmente no pueden dar pistas de este alquiler encubierto, pero sí que tendrán control sobre la parrilla. En este sentido Discovery quiere realizar una cadena factual escorada hacia el público femenino y para ello se inspirarán en los contenidos y en la parrilla de Discovery TLC que ya ha tenido mucho éxito en Latinoamérica y en otros mercados de TDT en abierto como Italia. Los programas serán de temáticas diversas como Cocina, Decoración o Belleza y debutará probablemente el 14 de abril, aunque este extremo no ha sido confirmado oficialmente.

  • Be Mad. Paolo Vasile prefiere guardar el secreto hasta el final, incluso a costa de no promocionarlo entre anunciantes ni entre agencias de medios. Las fuentes consultadas por prnoticias indican también que Vasile creía tener seguro el acuerdo con Discovery para colaborar con contenidos –en un pacto calcado al que finalmente se cerró con KISS TV- pero que finalmente no se llegó a un acuerdo lo que le ha obligado a tener que buscar soluciones de emergencia.

  • Real Madrid TV. las informaciones sin confirmar apuntan a que la cadena se estrenará el 2 de abril a la vuelta de las vacaciones de Semana Santa. Según ha informado este fin de semana el periodista Mario Torrejón en el Carrusel Deportivo de la Cadena SER el espacio está siendo elaborado por una productora externa y se centrará en hacer un seguimiento estilo zapping de todos los programas deportivos tanto en Televisión como en Radio. Una especie del histórico Sé lo que hicisteis, pero basado en deporte.

  • Atreseries. con una parrilla basada en series históricas de Atresmedia: Los hombres de Paco, Aquí no hay quien viva o Física o Química, entre otras. También cuenta con ficciones internacionales como el El Mentalista, algunos títulos del séptimo arte y pequeños formatos de producción propia que acompañan antes o después a los productos emitidos.

  • 13 TV. El sábado 13TV se trasladó definitivamente a su nueva frecuencia, aunque nada cambiará respecto a su programación. 13TV seguirá apostando por contar con una parrilla con un fuerte peso de la religión, de la política, del cine clásico, de la información y de la producción propia. Es seguramente la cadena más completa de todas las frecuencias otorgadas en octubre.

¿Interesantes? Bueno, ya veremos cómo funcionan… Aunque las dudas son más que grandes.

¿Volveremos a tener que resintonizar?

Y la pregunta que se hacen mientras tanto los ciudadanos es si tendrá que nuevamente resintonizar sus antenas. Al menos si hay que hacerlo, asegúrate de que los técnicos que lo hagan tu casa cuenten con un medidor PROMAX HD RANGER +

Promax HD Ranger 2

Crédito de la imagen

Bien, no hará falta resintonizar por estos nuevos canales pero sí que hará falta resintonizar en un futuro no muy lejano:

El Ministerio de Industria, Energía y Turismo ha confirmado a Europa Press que entre 2017 y 2020 habrá que volver a ajustar las antenasy resintonizarde nuevo todos los canales de la TDT, para liberar la banda de los 700 Mhz, que se reservará para la nueva conexión 5G.

Es la tiranía de los móviles, que incluso pueden con la hasta ahora intocable televisión. Demuestra también la falta de planificación y visión a medio plazo de los gobiernos y las compañías de telecomunicaciones a nivel europeo, porque este segundo dividendo digital tendrá lugar en toda la Unión Europa, no sólo en España. Leer más

Así que motivado por la integración a nuestras vidas de los móviles y por una falta de planificación del Gobierno, de nuevo los ciudadanos tendremos que costear una nueva resintonización. Y van, ya ni se sabe… Esperemos que sea la última.

¿Por qué confiamos en los productos Promax?

En Megaestrella.com siempre hemos confiado en esta marca. Desde nuestros inicios hemos trabajado con ellos y los resultados son siempre satisfactorios. En nuestra opinión van un paso más adelante que la competencia y por eso sólo vendemos medidores de campo Promax para señal de TV

lineas de fibra óptica

No en vano, la empresa Promax electrónica siempre apuesta por la investigación y desarrollo de nuevos productos en todos sus campos de trabajo:

“Un proyecto internacional europeo trabaja para lograr redes de fibra óptica hasta el hogar más rápidas, que acepten más dispositivos y lleguen más lejos. Y lo más importante, utilizando el cableado actual. Se trata de un proyecto de investigación que cuenta con una importante presencia española, liderada por el fabricante de equipos de medida profesionales Promax Electronica y la Universitat Politècnica de Catalunya (UPC)”

Leer artículo completo

Si nos fijamos en uno de sus producto estrella, el Promax HD Ranger Lite, podemos decir que domina completamente el mercado en su sector. ¿Por qué motivo? Este artículo de Panorama Audiovisual lo aclara:

“No es casualidad que los HD Ranger se encuentren entre los medidores de campo favoritos del mercado. Esto es así porque muchas de sus funcionalidades han sido desarrolladas directamente a partir de las necesidades que muchos profesionales del sector han planteado a Promax como descarga de tablas de canales desde páginas web populares, volcado de datos directo a USB sin necesidad de ordenador, disponibilidad de DVB-T2 incluso en el equipo más económico (HD RANGER Lite), sistemas de ahorro de energía para extender la batería hasta más allá de 5 horas, detección de TV híbrida (HbbTV), radio digital DAB+, análisis, grabación y reproducción de TS…”

En definitiva, si una empresa potente, invierte en investigación y desarrollo y, sobre todo, pregunta a sus usuarios (futuros clientes) qué es lo que necesitas, consigues dominar el mercado en un sector tan competido como la televisión digital.

Os dejamos la última maravilla de Promax. Su medidor de campo con tamaño de tablet. Bautizado como HD Ranger UltraLite:



Desde Megaestrella, os aconsejamos siempre productos de calidad y por eso vendemos los mejores medidores de campo de TV del mercado.

¿Necesitas desoldar algún componente? Las barritas desoldadoras son tu mejor opción

Seguro que te has encontrado en alguna ocasión con la necesidad de reciclar alguno de tus componenetes o de sustituir alguno por otro. Has buscado por internet sobre técnicas de desoldar pero no has conseguido saber cuál es la mejor forma de hacerlo.

En este artículo te proponemos algunas técnicas que a nosotros nos funcionan estupendamente y que tienen poco riesgo para los componentes.

Déjame primero que te aconsejo este artículo del blog de Electrónica Pascual donde hablan de técnicas de soldadura. Merece la pena que le dediques un poco de tiempo a ver los vídeos que tienes en él de Curious Inventor.

Una vez revisado ese artículo, te proponemos algunos métodos para desoldar.

  • Desoldador. Es el más evidentemente. Para eso se inventaron los desoldadoras. Existen varios modelos en el mercado pero el procedimiento es sencillo. El desoldador derrite el estaño y lo aspira a través de un sistema de aspiración automático o manual.

“Es sencillo, pero requiere tener la punta del soldador limpia para que transmita bien el calor.”

DESOLDADOR DE PERILLA

(Leído en el blog de Inventos y experimentos caseros)

  • Mallas para desoldar. Una malla que se coloca encima de la soldadura y que calentamos con un soldador. La malla se deshace y absorbe el estaño. Como dicen en el blog de Inventos y experimentos caseros:

“este método es muy bueno para componentes SMD (las patillas no atraviesan la placa, sino que van soldadas a la superficie)”

malla-para-desoldar

  • Barritas desoldadoras. Se utilizan para retirar fácilmente cualquier componente SMD en circuitos impresos, placas y componentes electrónicos. Es bastante sencillo de usar. Primero se aplica flux sobre los terminales del componente que queremos desoldar. Calentamos la barrita desoldadora con el soldador. Al derretir la barrita se derrita la soldadura y podremos retirarlo sin problemas. Si quedara algún resto podríamos usar una malla para desoldar para quitarlo pero el acceso y la facilidad que dan las barritas en superior a la malla.

Hay varios modelos de barritas en el mercado pero nosotros aconsejamos las barritas Tonami de desoldar.

Barritas Tonami

Os dejamos un vídeo donde explican perfectamente cómo usarlas:
